GM4-XL磁通门磁力仪，基于磁芯材料的非线性磁化效应。利用具有高磁导率且易饱和磁化的软磁材料在外磁场中非线性磁化的特点制成。

   在交变激励信号的磁化作用下，磁芯的导磁特性发生周期性的饱和与非饱和变化，从而使缠绕在磁芯上的感应线圈感应输出与外磁场成正比的调制信号，通过特定的检测装置，提取被测外磁场信息。

2、规格

工作模式：总量测量、补偿测量；

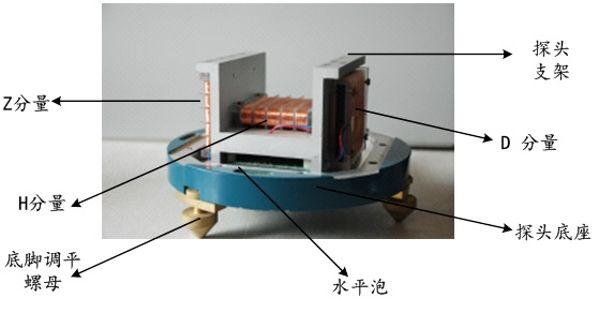

测量分量：H、D、Z三分量；

测量范围：- 62,500--+62,500 nT；

动态范围：0-- 2,500 nT；

分 辨 力：0.1 nT；

噪声水平：小于0.1 nTRMS；

温度系数：小于1nT/C；

非线性度：优于5‰；

频带宽度：DC--0.3Hz；

模数转换：24 bits；

采 样 率：1次/秒；

通信接口：RJ45；

定时方式：0.5ppm守时、GPS授时；

供电电源：交流 220V  10%、

          直流 9--18V；
